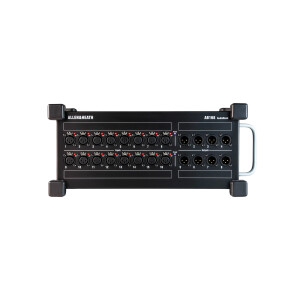

Digitale Stagebox für GLD und Qu

16 Mic Preamps auf XLR
Phantom Power LED pro Eingang
8 XLR Line Out
SNAKE-Anschluss mit Ethercon Port
Zusätzliche Ethercon Port für Verkettungen / ME Mischsystem
Gummipuffer
Tragegriff
Optionales Rackmount-Kit erhältlich*

16 Mikrofonvorverstärker

+60 dB Verstärkung, Phantomspeisungsanzeigen und -20 dB Dämpfung für Line-Pegel-Quellen.
8 XLR-Line-Ausgänge

Symmetrische, relaisgeschützte Line-Ausgänge auf XLR.

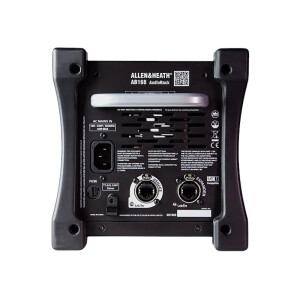

Expander-Anschluss

Für die Reihenschaltung von zwei kompatiblen Expandern oder den Anschluss an ME-Personal-Mixer.
Plug-and-Play

Keine Konfiguration erforderlich – einfach an Ihr Mischpult anschließen und los geht‘s. Firmware-Updates werden automatisch vom Mischpult durchgeführt.

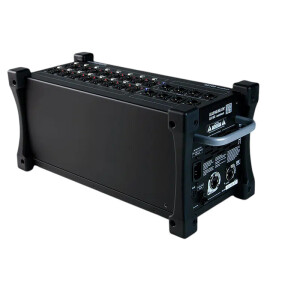

Allen&Heath AB168 ist ein tragbareres Audio Rack und bietet 16 XLR-Eingänge und 8 XLR-Ausgänge, wenn ein GLD-80 oder GLD-112-Mischer verbunden ist, oder ein AR2412 Audio Rack. Mit 16 Mikrofonvorverstärker Eingängen mit Phantomspeisung und 8 XLR-Line-Outs, läuft das AB168 auf dem Allen & Heath eigenen dSNAKE Protokoll. Das AB168 wird mit einem Cat5-Kabel an den GLD-Mischer oder an ein AR2412 AudioRack über einen sicheren dSNAKE EtherCon Port verbunden. Ein zweiter EtherCon Port wird für das Daisy-Chaining auf eine andere AB168-Box oder den Anschluss eines ME Mischsystem zur Verfügung gestellt. Die robuste Konstruktion, mit den Gummipuffern an den Seiten, ermöglicht auch eine Platzierung auf der Bühne. Mit einem Gewicht von nur 4,8 kg in und mit einem stabilen Tragegriff ist das AB168 leicht zu transportieren.

Kanäle:

16

Eingänge:

XLR Mikrofon/Line-Eingang	symmetrisch
Mikrofon/Live-Vorverstärker	voll abrufbar
Eingangsempfindlichkeit	-60 bis +15 dBu
Analogverstärker	+5 bis + 60 dB, 1dB-Schritte
Pad	-20 dB
Max. Eingangspegel	+32 dBu
Eingangsimpedanz	> 4 kΩ (Pad out), >10 kΩ (Pad in)
Mikrofon/Line Kanalrauschen	20 bis 20 kHz, Direktausgang @unsymmetrischer Ausgang
Mic EIN	-127 dB mit 150 Ω Quelle
Unity Gain (Pad In)	-90 dBu
Low Gain (5 dB, Pad Out)	-93 dBu
Mid Gain (30 dB, Pad Out)	-89 dBu
Mikrofon/Line Kanal THD+N	20 bis 20 kHz, Direktausgang @unsymmetrischer Ausgang
Unity Gain (Pad In)	0.005 % -86 dBu @ 1 kHz, 0 dBu Ausgabe
Low Gain (5 dB, Pad Out)	0.003 % -89 dBu @ 1 kHz, 0 dBu Ausgabe
Mid Gain (30 dB, Pad Out)	0.004 % -88 dBu @ 1 kHz, 0 dBu Ausgabe

Ausgänge:

XLR Ausgänge	symmetrisch, Relais-geschützt
Ausgangsimpedanz	< 75 Ω
Nominalleistung	+4 dBu = 0 dB Messwert
Max. Ausgangspegel	+22 dBu
Ausgangsrauschen	-91 dBu (muted, 20 - 20 kHz)
Betriebstemperatur	0 °C bis 35 °C
Netzstrom	100 - 240 V, 50/60 Hz, 20 W max.
