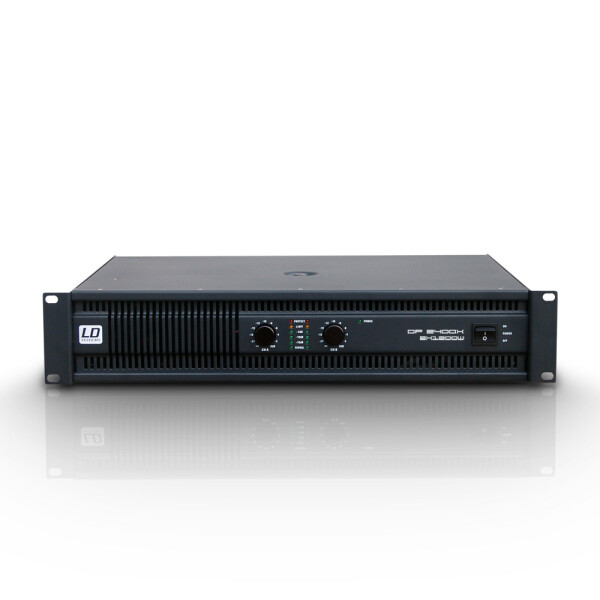

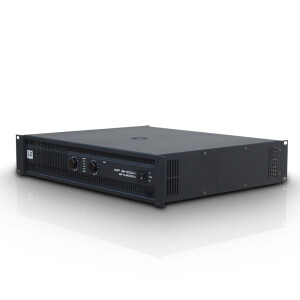

Der jüngste Zuwachs der LD DEEP2 Endstufenserie heißt LD DP 2400 X.

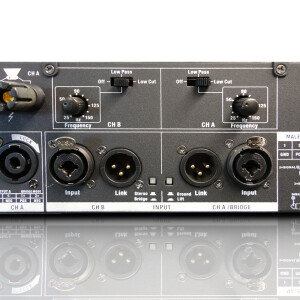

Auf vielfachen Kundenwunsch haben wir die Serie um einen leistungsstarken und vor allem auch für den 2 Ohm Betrieb ausgelegten Verstärker erweitert. Die wichtigsten Daten sind 2 x 1200 W an 2 Ohm, 2 x 950 W an 4 Ohm und 2 x 600 W an 8 Ohm RMS Leistung. Wie die anderen Modelle der DEEP2 Serie arbeitet die DP2400X in Klasse H Schaltung mit einem konventionellen Netzteil. Auch die Schutzschaltungen sind mit der DEEP2 Serie identisch. Ebenfalls werden die Lüfter temperaturabhängig in 2 Stufen geschaltet. Als besonderes Feature verfügt die Endstufe über einen schaltbaren 12 dB Low-Cut- beziehungsweise 12 dB Low-Pass-Filter durchstimmbar von 25 Hz bis 150 Hz in jedem der beiden Kanäle. Diese Schaltungsvariante des Crossovers ermöglicht den Einsatz der LD DP 2400 X als Bassendstufe, aber auch zur Realisierung eines Bi-Amping Systems. Die Filterfunktionen sind abschaltbar und somit ist die Endstufe auch in herkömmlicher Weise zu verwenden.

Category H-L:

LD Systems Power Amplifiers
2 Ohms Stable:

Yes
Series (power amplifiers):

DEEP2 Series
Operating Mode:

Class H
Channels:

2

Produktart	Endstufen
Typ	PA Endstufen
Ausgangsleistung (1 kHz @ 2 Ohm)	2 x 1200 W
Ausgangsleistung (1 kHz @ 4 Ohm)	2 x 950 W
Ausgangsleistung (1 kHz @ 8 Ohm)	2 x 600 W
Ausgangsleistung (1 kHz @ 4 Ohm, Bridge-Modus)	2200 W
Ausgangsleistung (1 kHz @ 8 Ohm, Bridge-Modus)	1800 W
Schaltungskonzept	Class H
Frequenzgang	20 - 20000
Klirrfaktor (THD)	< 0,1 %
Geräuschspannungsabstand	106 dB
Dämpfungsfaktor (20Hz-500Hz @8ohm)	> 450
Übersprechen	>76 dB
Spannungsverstärkung (Gain)	39 dB
Eingangsempfindlichkeit	0,775 V
Schutzschaltungen	Clip-Limiter
Schutzschaltungen	Kurzschluss
Schutzschaltungen	Schutz vor Gleichstrom
Schutzschaltungen	Überhitzung
Bedienelemente	2 x Hochpass/Tiefpass (zuschal
Bedienelemente	2 x Lautstärke
Bedienelemente	Ground-Lift
Bedienelemente	Netzschalter (On/Off)
Bedienelemente	Schalter für Bridge-/Stereomodus
Anzeigeelemente	Limit
Anzeigeelemente	Pegel
Anzeigeelemente	Power
Anzeigeelemente	Protect (Schutzschaltung aktiv)
Anzeigeelemente	Signal

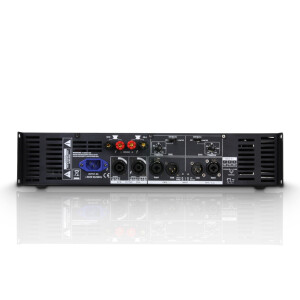

Lautsprecherausgänge	2
Lautsprecherausgangsanschlüsse	Polklemmen
Lautsprecherausgangsanschlüsse	Speakon kompatibel
Kühlung	Hocheffizienter, automatischer Lüfter mit zwei Geschwindigkeiten
Stromversorgung	Transformator
Betriebsspannung	230 V AC, 50 - 60 Hz
Gewicht	17,6 kg
Features	Volex-Netzbuchse
