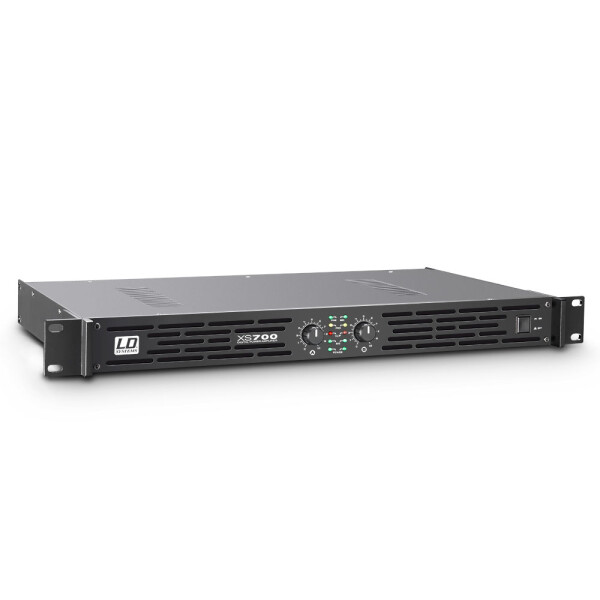

LD Systems XS700 Endstufe

Die XS700 ist das Flagschiff der XS-Endstufenreihe und mit nur 1HE und 3,4kg ein absolutes Fliegengewicht. Unsere Class D Endstufen Technologie ermöglicht hohe Leistung auf engstem Raum effizient umzusetzen, ohne dabei übermäßige Verlustenergie zu entwickeln. Die Endstufe leistet 350W pro Kanal an 4 Ohm, 2x 200W an 8 Ohm und 700W im Brückenbetrieb und ist für alle professionellen Einsatzbereiche konzipiert, wo es auf leichten Transport und Stellplatz ankommt, ob mobil oder in Festinstallationen.

Die XS700 ist mit allen Schutzschaltungen gegen Kurzschluss, Gleichspannung, Überhitzung und Überlast und einer Einschaltverzögerung ausgestattet.

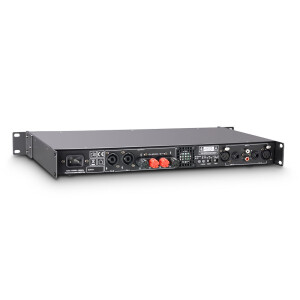

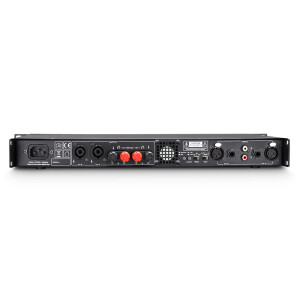

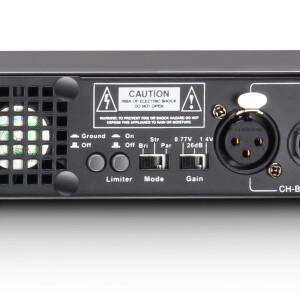

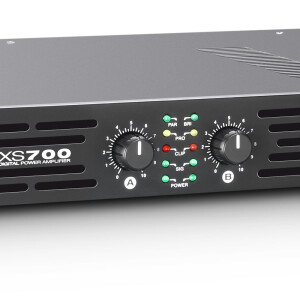

Zum Eingang stehen die Formate XLR, RCA und Klinke zur Verfügung, Speakon-kompatible Buchsen und Schraubklemmen dienen als Ausgänge. Auf der Rückseite lassen sich Betriebsart und Gain wählen sowie die Limiter- und Ground Lift Funktion aktivieren. LEDs auf der Front zeigen Funktion, Signal, Übersteuern, Ansprechen der Schutzschaltung und die Betriebsart an. Die XS700 überzeugt durch Betriebssicherheit und einen Übertragungsbereich von 20Hz – 20kHz, der mit hoher Impulstreue transparent und dynamisch wiedergegeben wird.

Category H-L:

LD Systems Power Amplifiers
2 Ohms Stable:

no
Series (power amplifiers):

XS Series
Operating Mode:

Class D
Channels:

2
Impedance:

4 ohms

Produktart	Endstufen
Typ	PA Endstufen
Ausgangsleistung (1 kHz @ 4 Ohm)	2 x 350 W
Ausgangsleistung (1 kHz @ 8 Ohm)	2 x 200 W
Ausgangsleistung (1 kHz @ 8 Ohm, Bridge-Modus)	700 W
Schaltungskonzept	Class D
Frequenzgang	20 - 20000
Klirrfaktor (THD)	< 0,1 %
Spannungsverstärkung (Gain)	36 dB / 27 dB / 31 dB dB
Eingangsempfindlichkeit	0,6 V / 1,7 V / 1,1 V V
Schutzschaltungen	Gleichstrom
Schutzschaltungen	Kurzschluss
Schutzschaltungen	Soft-Start
Schutzschaltungen	Überhitzung
Schutzschaltungen	Überspannung
Bedienelemente	Gain
Bedienelemente	Ground-Lift
Bedienelemente	Limiter
Bedienelemente	Mode
Bedienelemente	On / Off
Bedienelemente	Volume
Anzeigeelemente	Clip
Anzeigeelemente	Mode
Anzeigeelemente	Power
Anzeigeelemente	Protect (Schutzschaltung aktiv)
Anzeigeelemente	Signal
Line-Eingänge	2
Line-Eingangsanschlüsse	6,3 mm Klinke
Line-Eingangsanschlüsse	Cinch
Lautsprecherausgänge	2
Lautsprecherausgangsanschlüsse	Polklemmen
Lautsprecherausgangsanschlüsse	Speakon kompatibel
Kühlung	geräuscharmer Ventilator
Stromversorgung	Schaltnetzteil
Stromverbrauch (bei Volllast)	860
Betriebsspannung	115 V AC / 230 V AC (schaltbar)
Breite	482 mm
Höhe	44 mm
Tiefe	244 mm
Gewicht	3,4 kg
