Description
Technische Daten

10-Kanal-Mixer mit 4 Mikrofonkanälen
4 Stereo-Line-Eingänge
Effektive 3-Band-Klangregelung
2 Stereokanäle mit 2-Band-EQ
Stufenlos regelbarer Compressor
Master-, Monitor- und Kopfhörerausgänge
Fest verschraubbares externes Netzteil

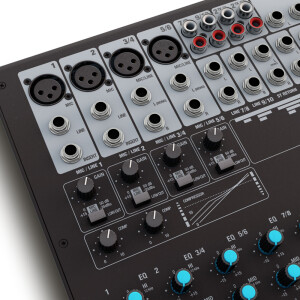

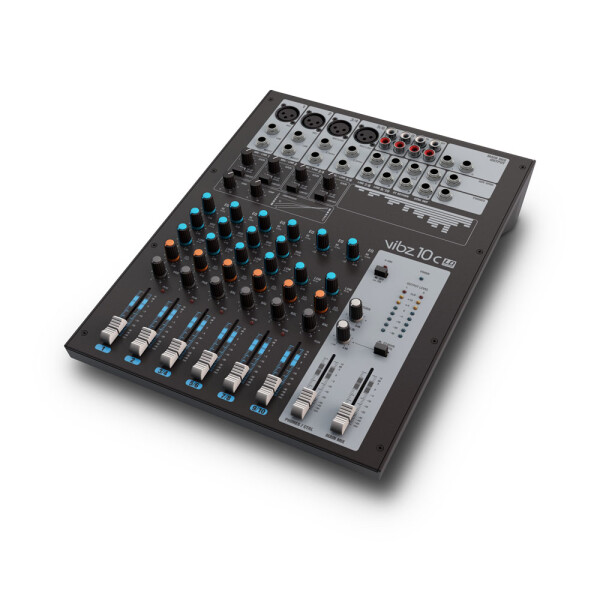

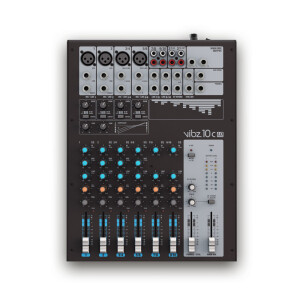

Der VIBZ 10 ist ein vielseitig einsetzbares Mischpult mit vier symmetrischen Mikrofoneingängen, die über hochwertige Vorverstärker, Low-Cut-Filter und eine zuschaltbare Phantomspeisung verfügen. Zwei Mikrofonkanäle sind mit Inserts zur individuellen Signalbearbeitung ausgestattet, zwei weitere können alternativ als Stereo-Line-Kanäle benutzt werden.

Zur effektiven Klangeinstellung besitzt der VIBZ 10 exakt arbeitende 3-Band-EQs mit praxisgerecht gewählten Mittenfrequenzen, zwei Stereokanäle sind mit 2-Band-EQs regelbar. Der eingebaute Compressor lässt sich für eine wirkungsvolle Dynamikbearbeitung stufenlos einstellen.

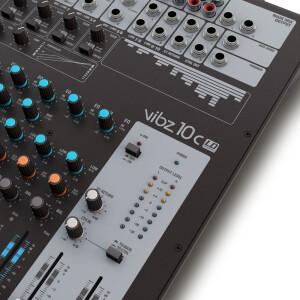

Die Mastersektion des Mixers verfügt über einen Effektweg, regelbare Monitorausgänge und einem Kopfhöreranschluß. Der VIBZ 10 besitzt zudem Ein- und Ausgänge für Aufnahme- und Abspielgeräte, das Eingangssignal kann auf den Master- oder Monitorausgang gelegt und in der Lautstärke geregelt werden.

Mit seinem transparenten, detaillierten Klang und der spielend leichten Bedienung ist der VIBZ 10 die perfekte Wahl für kleine Bands, Installationen und Homerecording- oder Submixer-Anwendungen. Er wird mit einem externen Netzteil geliefert, das sich fest mit dem Mischpult verschrauben lässt. Ein Fußschalter für die Effektsektion und ein Adapter zur Montage des VIBZ 10 auf Mikrofonständer sind als Zubehör erhältlich.

Category H-L:

LD Systems Mixing Consoles
Channels:

10

Produktart	Mischpulte
Typ	Live
Anzahl Kanäle	10

Mono Kanäle:

Mono Mic/Line Eingangskanäle	4
Mono Mic/Line Eingangsanschlüsse	6,3 mm Stereoklinke
Mono Mic/Line Eingangsanschlüsse	XLR
Kanal-Insert	2
Kanal-Insert Anschlüsse	6,3 mm Stereoklinke
Mono Mic Eingangstyp	Elektronisch symmetriert
Frequenzgang Mono Mic Eingang	10 - 45000 Hz
Verstärkungsbereich Mono Mic Eingang	0 - 50 dB
THD XLR Eingang	0,0058%
Impedanz Mono Mic Eingang	4k Ohm
S/N Ratio Mono Mic Eingang	113 dB
Mono Line Eingangstyp	Elektronisch symmetriert
Frequenzgang Mono Line Eingang	10 - 45000 Hz
Verstärkungsbereich Mono Line Eingang	0 - 50 dB
THD Mono Line Eingang	0,0045%
Impedanz Mono Line Eingang	21k Ohm
S/N Ratio Mono Line Eingang	116 dB
Mono Kanal Equalizer Höhen	+/- 15 dB @ 12000 Hz
Mono Kanal Equalizer Mitten	+/- 15 dB @ 2500 Hz
Mono Kanal Equalizer Bässe	+/- 15 dB @ 80 Hz
Bedienelemente Mono Mic und Line Eingangskanäle	3 Band-EQ (High,Mid,Low)
Bedienelemente Mono Mic und Line Eingangskanäle	AUX (DFX) Post
Bedienelemente Mono Mic und Line Eingangskanäle	Gain
Bedienelemente Mono Mic und Line Eingangskanäle	Kanal Lautstärke
Bedienelemente Mono Mic und Line Eingangskanäle	Kompressor
Bedienelemente Mono Mic und Line Eingangskanäle	Low Cut (75 Hz)
Bedienelemente Mono Mic und Line Eingangskanäle	Pan
Phantomspeisung	48 V DC schaltbar

Stereo Kanäle:

Stereo Line Eingangskanäle	4
Stereo Line Eingangsanschlüsse	6,3 mm Stereoklinke
Stereo Line Eingangstyp	Elektronisch symmetriert
Stereo Line Eingangstyp	Unsymmetrisch
Frequenzgang Stereo Line Eingang	10 - 45000 Hz
Verstärkungsbereich Stereo Line Eingang	0 - 50 dB
THD Stereo Line Eingang	0,0045%
Impedanz Stereo Line Eingang	3,7k Ohm
S/N Ratio Stereo Line Eingang	116 dB
Stereo Kanal Equalizer Höhen	+/- 15 dB @ 12000 Hz
Stereo Kanal Equalizer Mitten	+/- 15 dB @ 2500 Hz
Stereo Kanal Equalizer Bässe	+/- 15 dB @ 80 Hz
Bedienelemente Stereo Line Eingangskanäle	2 Band-EQ (High,Low)
Bedienelemente Stereo Line Eingangskanäle	3 Band-EQ (High,Mid,Low)
Bedienelemente Stereo Line Eingangskanäle	AUX Post
Bedienelemente Stereo Line Eingangskanäle	Balance
Bedienelemente Stereo Line Eingangskanäle	Gain
Bedienelemente Stereo Line Eingangskanäle	Kanal Lautstärke
Bedienelemente Stereo Line Eingangskanäle	Low Cut

Main Section:

AUX/Effekt Send Kanäle	1
AUX/Effekt Send Anschlüsse	6,3 mm Stereoklinke unsymetrisch
Stereo AUX Return Kanäle	1 x Stereo
Stereo AUX Return Anschlüsse	6,3 mm Stereoklinke
Stereo Tape Ausgangskanal	1 x Stereo
Stereo Tape Ausgangsanschlüsse	2 x RCA (Cinch)
Stereo Tape Eingangskanal	1 x Stereo
Stereo Tape Eingangsanschlüsse	2 x RCA (Cinch)
Unsymmetrische Stereo Main-Ausgänge	1
Unsymmetrische Stereo Main-Ausgangsanschlüsse	6,3 mm Stereoklinke
Impedanz Unsymmetrische Stereo Main-Ausgänge	120 Ohm
Max. Pegel Unsymmetrische Stereo Main-Ausgänge	20 dBu
Stereo Control Room Ausgänge	1
Stereo Control Room Ausgangsanschlüsse	6,3 mm Stereoklinke
Kopfhörerausgang	1
Kopfhörerausgangsanschlüsse	6,3 mm Stereoklinke
Digitaler Effektprozessor	Nein
Bedienelemente Main-Section	2 Track Zuweisung (Main, Contr. Room)
Bedienelemente Main-Section	2-Track In Volume
Bedienelemente Main-Section	Kopfhörer / Control Room Lautstärke
Bedienelemente Main-Section	Master-Lautstärke
Bedienelemente Main-Section	Phantomspeisung
Bedienelemente Main-Section	Stereo Return Lautstärke
Anzeigeelemente	Phantomspeisung
Anzeigeelemente	Power
Stromversorgung	18V DC / 1A Externes Netzteil
Stromversorgung	230 V
Breite	265 mm
Höhe	78 mm
Tiefe	352 mm
Gewicht	2,3 kg
