Description
Technische Daten

24-Kanal-Mischpult mit 16 Mono- und 4 Stereo-Kanalzügen
Symmetrische Mikrofon- und Line-Eingänge
3-Band-EQ mit semiparametrischer Mittenregelung
4 Aux-Sends, 2 umschaltbar (pre- oder post-fader)
8 Mono-Kanäle mit Inserts und Kompressor
Tasten für Kanal-Routing, Mute und PFL
48V-Phantomspeisung
4 Subgruppen mit separaten Ausgängen
Digitaler 24-Bit-Effektprozessor und globaler 7-Band-Grafik-EQ
Symmetrische und unsymmetrische Summen-Ausgänge
Ausgänge für Regie und Kopfhörer
Frequenzgang 10 Hz – 45 kHz
integriertes 16 Bit/48 kHz USB-Audiointerface
3-Band-EQ mit semiparametrischer Mittenregelung auf Mono-Kanälen
4-Band-EQ auf Stereo-Kanälen

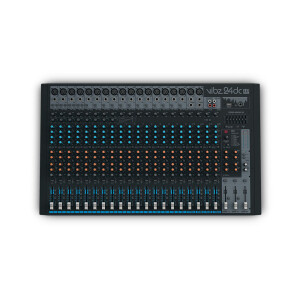

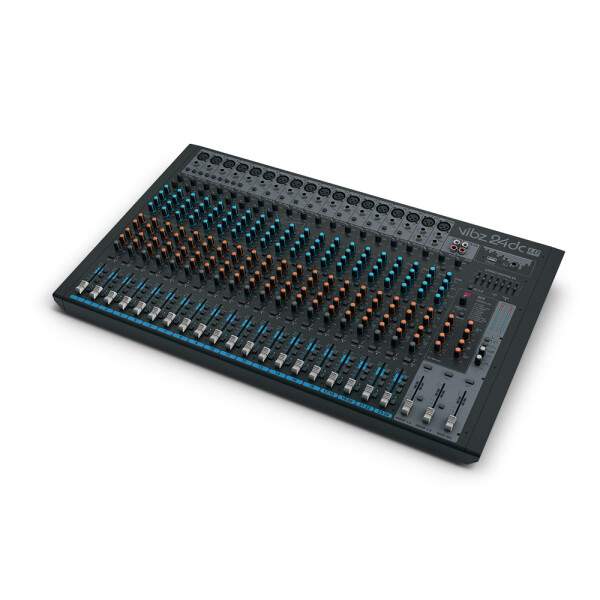

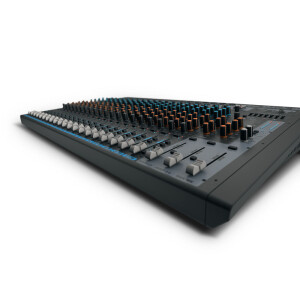

Das VIBZ 24 DC ist das Flaggschiff der VIBZ-Serie und zeichnet sich durch eine herausragende Audioqualität aus – der perfekte Partner für Homestudio und Live-Einsätze. Die Ausstattung des Mischpults umfasst 16 Mono-Kanäle mit 3-Band-EQ und semiparametrischer Mittenregelung, 4-Stereo-Kanäle mit 4-Band-EQ, 4 Subgruppen, einen digitalen 24-Bit-Effektprozessor mit 100 Presets und sanft eingreifenden, logarithmischen 65-mm-Fadern.

Alle Kanalzüge verfügen über hochwertige Preamps mit Gain-Reglern, 4 Aux-Sends, Mute-, PFL- und Routing-Tasten plus Signal- und Clip-LEDs. Zwei Sends bieten zudem eine Pre-/Post-Fader-Umschaltung für Monitoring-Zwecke oder den Einsatz als Effektweg. Die Mikrofon- und Line-Eingänge (XLR bzw. Stereoklinke) der Mono-Kanalzüge sind elektronisch symmetriert, die Kanalzüge 1 – 8 besitzen zusätzlich je einen Drehgeber zur Steuerung des integrierten Kompressors und Inserts für externe Effektgeräte.

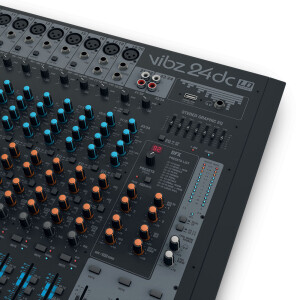

Der Master-Bereich bietet symmetrische und unsymmetrische Summen- und separate Subgruppen-Ausgänge mit präziser Aussteuerungsanzeige sowie Regie- und Kopfhörer-Ausgänge mit Pegelreglern und einen globalen 7-Band-Grafik-EQ. Die Stromversorgung des VIBZ 24 DC übernimmt ein integriertes Netzteil, das mit Spannungen von 100 – 240 V AC arbeitet.

Category H-L:

LD Systems Mixing Consoles
Channels:

24

Produktart	Mischpulte
Typ	Home-Recording
Typ	Live
Anzahl Kanäle	24

Mikrofon

Mono Mic/Line Eingangskanäle	16
Mono Mic/Line Eingangsanschlüsse	6,3 mm Stereoklinke
Mono Mic/Line Eingangsanschlüsse	XLR
Mono Mic Eingangstyp	Elektronisch symmetriert
Frequenzgang Mono Mic Eingang	10 - 45000 Hz
Verstärkungsbereich Mono Mic Eingang	0 - 50 dB
THD XLR Eingang	0,0058%
Impedanz Mono Mic Eingang	4000 Ohm
S/N Ratio Mono Mic Eingang	113 dB
Mono Line Eingangstyp	Elektronisch symmetriert
Frequenzgang Mono Line Eingang	10 - 45000 Hz
Verstärkungsbereich Mono Line Eingang	0 - 50 dB
THD Mono Line Eingang	0,0045 %
Impedanz Mono Line Eingang	21000 Ohm
S/N Ratio Mono Line Eingang	116 dB
Mono Kanal Equalizer Höhen	+/-15 dB @ 12.000 Hz
Mono Kanal Equalizer Mitten	200 - 8000
Mono Kanal Equalizer Bässe	+/-15 dB @ 80 Hz
Bedienelemente Mono Mic und Line Eingangskanäle	3 Band-EQ (High,Mid,Low)
Bedienelemente Mono Mic und Line Eingangskanäle	AUX Send 1-2 (pre, AUX2 pre/post umschaltbar)
Bedienelemente Mono Mic und Line Eingangskanäle	AUX Send 3-4 (post)
Bedienelemente Mono Mic und Line Eingangskanäle	Bal
Bedienelemente Mono Mic und Line Eingangskanäle	Gain
Bedienelemente Mono Mic und Line Eingangskanäle	Kanal Fader
Bedienelemente Mono Mic und Line Eingangskanäle	LINE/USB-Umschaltung (Kanäle 21 - 24)
Bedienelemente Mono Mic und Line Eingangskanäle	PFL / Solo Schalter
Bedienelemente Mono Mic und Line Eingangskanäle	Routing (Group 1/2, Group 3/4, Main L+R)
Phantomspeisung	48 V DC schaltbar
Mono-Inserts	8
Anschlüsse Mono-Inserts	6,3mm-Klinke

Stereo Kanäle:

Stereo Line Eingangskanäle	4
Stereo Line Eingangsanschlüsse	6,3 mm Stereoklinke
Stereo Line Eingangstyp	Elektronisch symmetriert
Stereo Line Eingangstyp	Unsymmetrisch
Frequenzgang Stereo Line Eingang	10 - 45000 Hz
Verstärkungsbereich Stereo Line Eingang	0 - 50 dB
THD Stereo Line Eingang	0,0045 %
Impedanz Stereo Line Eingang	37000 Ohm
S/N Ratio Stereo Line Eingang	116 dB
Stereo Kanal Equalizer Höhen	+/-15 dB @ 12.000 Hz
Stereo Kanal Equalizer hohe Mitten	+/-15 dB @ 3.000 Hz
Stereo Kanal Equalizer tiefe Mitten	+/-15 dB @ 500 Hz
Stereo Kanal Equalizer Bässe	+/-15 dB @ 80 Hz
Bedienelemente Stereo Line Eingangskanäle	4 Band-EQ (High, High-Mid, Low-Mid, Low)
Bedienelemente Stereo Line Eingangskanäle	AUX 1 - 2 umschaltbar Pre/Post
Bedienelemente Stereo Line Eingangskanäle	AUX/DFX Send 1 - 4
Bedienelemente Stereo Line Eingangskanäle	Balance
Bedienelemente Stereo Line Eingangskanäle	EQ On/Off
Bedienelemente Stereo Line Eingangskanäle	Gain
Bedienelemente Stereo Line Eingangskanäle	Kanal Lautstärke
Bedienelemente Stereo Line Eingangskanäle	Line/USB Umschaltung
Bedienelemente Stereo Line Eingangskanäle	Umschaltung GROUP/MAIN

Main Section:

AUX/Effekt Send Kanäle	4
AUX/Effekt Send Anschlüsse	6,3 mm Monoklinke
Stereo AUX Return Kanäle	1
Gruppen Ausgang	4
Gruppen Ausgangsanschlüsse	4 x 6,3-mm-Stereoklinke (TRS)
Symmetrische Stereo Main-Ausgänge	1
Symmetrische Stereo Main-Ausgangsanschlüsse	XLR
Unsymmetrische Stereo Main-Ausgänge	1
Unsymmetrische Stereo Main-Ausgangsanschlüsse	2 x 6,3 mm Monoklinke
Main-Insert Eingänge	1
Main-Insert Eingangsanschlüsse	2 x 6,3 mm Stereoklinke unsymmetrisch
DFX-Out Ausgänge	1
DFX-Out Ausgangsanschlüsse	6,3 mm Stereoklinke
USB In/Out Ein-/Ausgänge	1
USB In/Out Anschlüsse	USB-B
Max. Pegel Unsymmetrische Stereo Main-Ausgänge	22 dBu
Stereo Control Room Ausgänge	1
Stereo Control Room Ausgangsanschlüsse	2 x 6,3-mm-Stereoklinke (TRS)
Kopfhörerausgang	1
Kopfhörerausgangsanschlüsse	6,3 mm Stereoklinke
Digitaler Effektprozessor	Ja
Anzahl Presets	100
DMX Ausgang	1
Fußschalteranschlüsse DFX Mute	6,3 mm Monoklinke
Bedienelemente Main-Section	7-Band-Grafik-EQ
Bedienelemente Main-Section	AUX/DFX Send 1 - 4
Bedienelemente Main-Section	DFX Mute
Bedienelemente Main-Section	DFX Presets
Bedienelemente Main-Section	DFX to Aux
Bedienelemente Main-Section	DFX to Main
Bedienelemente Main-Section	EQ On/Off
Bedienelemente Main-Section	Lautstärke Phones/CTRL
Bedienelemente Main-Section	Netzschalter
Bedienelemente Main-Section	Phantomspeisung
Bedienelemente Main-Section	Summen-Fader (Main Mix)
Bedienelemente Main-Section	TK In To Main/To CTRL
Bedienelemente Main-Section	Umschaltung GROUP/MAIN
Anzeigeelemente	DFX Peak
Anzeigeelemente	DFX to Main
Anzeigeelemente	PFL-Anzeige
Anzeigeelemente	Phantomspeisung
Anzeigeelemente	Power
Anzeigeelemente	Signal
Stromversorgung	100 V AC - 240 V AC / 50 - 60 Hz
Breite	712 mm
Höhe	80 mm
Tiefe	425 mm
Gewicht	9,442 kg
